ГОСТ и стандарты
В России подшипники качения регламентируются рядом государственных стандартов (ГОСТ), которые обеспечивают качество и совместимость продукции. Основные ГОСТы, относящиеся к подшипникам качения, включают:
- ГОСТ 520-2011 — общие технические условия.
- ГОСТ 8338-75 — подшипники радиальные шариковые, технические условия.
- ГОСТ 3189-75 — подшипники радиально-упорные шариковые.
- ГОСТ 3645-75 — подшипники конические роликовые.
- ГОСТ 8724-81 — подшипники цилиндрические роликовые.
Эти стандарты определяют параметры, материалы, методы испытаний и другие характеристики подшипников.

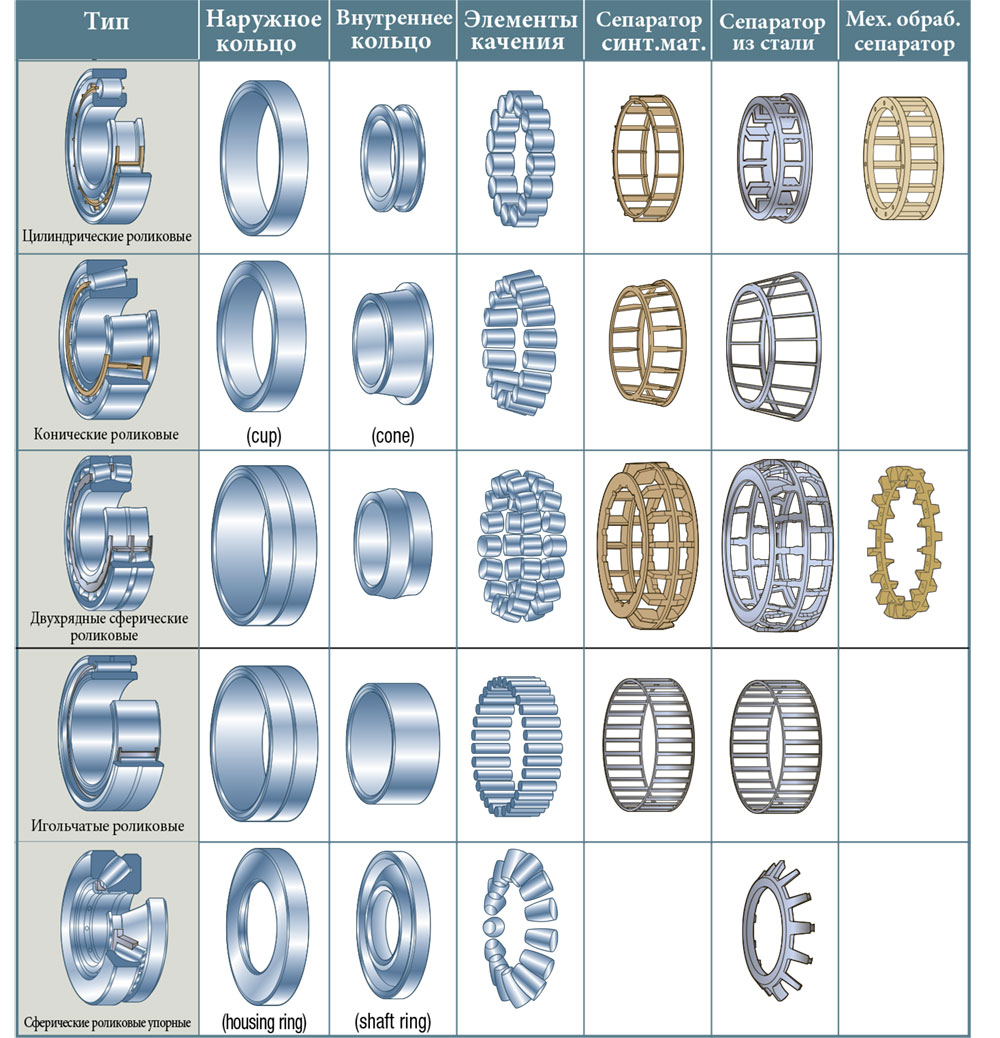

Типы подшипников качения
Подшипники качения подразделяются на несколько основных типов:
- Шариковые подшипники:
- Радиальные (например, однорядные радиальные шариковые подшипники).
- Радиально-упорные.
- Упорные.
- Роликовые подшипники:
- Цилиндрические.
- Конические.
- Сферические.
- Игольчатые.
Посадки подшипников
Посадки подшипников определяют степень натяга или зазора между подшипником и валом или корпусом. Правильный выбор посадки критически важен для надежной работы подшипника. Посадки классифицируются как:
- Натяг (например, H7/k6): применяется для неподвижных соединений, где подшипник должен быть плотно посажен.
- Переходная посадка (например, H7/n6): используется для случаев, где возможны небольшие перемещения.
- Зазор (например, H7/g6): применяется там, где необходим свободный ход.
Рабочие температуры
Рабочая температура подшипников качения варьируется в зависимости от типа и материала подшипника. Стандартные подшипники, выполненные из углеродистой или легированной стали, обычно работают в диапазоне от -40°C до +120°C. Однако существуют специальные подшипники, способные функционировать при экстремальных температурах:
- Высокотемпературные подшипники: могут работать при температурах до +250°C и выше.
- Низкотемпературные подшипники: рассчитаны на работу при температурах до -60°C и ниже.
Классы точности
Классы точности подшипников качения определяются стандартами и влияют на допустимые отклонения размеров и формы подшипника. Основные классы точности включают:
- P0 (нормальный класс): стандартный класс точности для большинства применений.
- P6: повышенная точность.
- P5: высокая точность.
- P4: очень высокая точность.
- P2: наивысшая точность, используется в особо ответственных и высокоскоростных механизмах.
Маркировка подшипников
Маркировка подшипников содержит информацию о типе подшипника, его размерах, классе точности и других характеристиках. Пример маркировки:
- 6004 2RS C3:
- 6004: тип и размер подшипника.
- 2RS: подшипник с двухсторонним уплотнением.
- C3: подшипник с увеличенным внутренним зазором.
Применение подшипников качения
Подшипники качения находят широкое применение в различных отраслях промышленности и техники:
- Машиностроение: используются в двигателях, трансмиссиях, насосах и компрессорах.
- Автомобилестроение: применяются в колесах, трансмиссиях, подвесках и других узлах.
- Сельское хозяйство: используются в сельскохозяйственной технике, такой как тракторы и комбайны.
- Авиакосмическая промышленность: применяются в авиационных двигателях, гироскопах и других высокоточных механизмах.
- Энергетика: используются в генераторах, турбинах и других энергетических установках.
Достоинства подшипников качения
Подшипники качения обладают рядом преимуществ, которые делают их предпочтительным выбором в различных механических системах:
- Низкое трение: позволяет уменьшить энергопотребление и повысить КПД механизма.
- Высокая надежность: обеспечивают длительный срок службы при правильной эксплуатации.
- Универсальность: широкий ассортимент типов и размеров позволяет использовать подшипники в самых разнообразных приложениях.
- Легкость обслуживания: большинство подшипников не требует сложного обслуживания, особенно если они оснащены уплотнениями и смазкой.
- Взаимозаменяемость: стандартизация подшипников позволяет легко находить замену в случае необходимости.
